Что такое зажим для столба?
Зажим для опоры, также называемый зажимом для опорной ленты или лентой для опоры, представляет собой основной механический интерфейс между круглым столбом и прикрепленным к нему плоским монтажным оборудованием. Состоящий из двух полукруглых стальных половин, соединенных болтами, он охватывает опору на 360 градусов и создает точку крепления с высокой-зажимной-силой, не просверливая и не повреждая конструкцию опоры. Эта простая и проверенная конструкция сделала опорные зажимы важным компонентом воздушных распределительных сетей, телекоммуникационной инфраструктуры и систем уличного освещения во всех регионах мира.
Компания Victory Electric производит полный ассортимент горячеоцинкованных зажимов для опор из углеродистой стали, предназначенных для надежной работы на деревянных, бетонных и стальных опорах с внешним диаметром от 5 дюймов (127 мм) до 15 дюймов (381 мм). Каждый зажим покидает наш завод в полностью собранном виде с болтами, гайками и шайбами и готов к немедленной установке на месте.
Типы зажимов для столбов, которые мы производим
Мы производим пять типов зажимов для опорных столбов, каждый из которых оптимизирован для конкретной конструктивной роли при строительстве опорных линий:
CA Зажим для столба
Сверхмощный-ленточный зажим с двумя-болтами, предназначенный для крепления траверс и тяжелых кронштейнов как к деревянным, так и к бетонным опорам. Обеспечивает более высокую силу зажима, чем стандартная лента, для предотвращения вращательного проскальзывания при динамических ветровых нагрузках и нагрузках на проводники. Часто указывается в проектах, соответствующих стандартам IEC, BS и ANSI.
RL Зажим для столба
Универсальный и более легкий-зажим, подходящий для кронштейнов уличного освещения, небольших второстепенных стоек и точек крепления телекоммуникационных кабелей. Гибкий диапазон размеров делает его предпочтительным выбором для работ по модернизации и техническому обслуживанию.
Зажим для столба DEG
Широкополосный-зажим с несколькими-болтами, предназначенный для применений, требующих максимальной площади зажима и распределения нагрузки, включая монтаж задних раскосов, вспомогательных стоек и кронштейнов трансформатора на опорах,-тяжелых условиях.
Зажим для столба GCA
Регулируемый-зажим, предназначенный для удержания или поддержки оборудования и арматуры на проволочных опорах, обычно собираемый с помощью зажимов для подвески кабеля и задних распорок в ABC (воздушный пучок кабелей) и оптоволоконных развертываниях.
Полюсный ленточный зажим
Зажимы для опорных лент состоят из плоских стальных лент, сквозных-болтов и квадратных гаек, собранных вокруг опоры. Конструкция ленты-и-болтов позволяет осуществлять регулировку на месте во время установки и допускает небольшие изменения конусности полюса. Ленточные хомуты доступны в конфигурациях с 3 и 4 болтами, диаметром от 276 мм до 400 мм (серии от BG300 до BG400) или по индивидуальной спецификации.
2А Зажим для столба
Тороидальный ленточный зажим с двумя-болтами толщиной 6 мм и шириной 50 мм, предназначенный для крепления траверс и опоры изоляторов на стандартных распределительных опорах. Две полу-круглые половины соединяются сверхпрочными болтами 5/8 дюйма- (доступны длиной 100 мм или 152 мм). Охватывает столбы диаметром от 5 до 15 дюймов. Наиболее широко используемый тип зажимов в воздушных распределительных системах напряжением 11–33 кВ во всем мире.
Почему стоит выбирать горячеоцинкованную-сталь?
Все опорные зажимы Victory Electric обработаны методом горячего-оцинкования погружением (HDG) в соответствии с ASTM A123, в результате чего на каждой поверхности, включая внутреннюю резьбу и отверстия для болтов, образуется металлургически связанное цинковое покрытие толщиной не менее 85 мкм. В отличие от гальванических или окрашенных альтернатив, покрытие HDG не отслаивается, не трескается и не подрезается при царапинах. В прибрежных районах, зонах промышленного загрязнения и тропическом климате, где хомуты подвергаются воздействию солевых брызг и высокой влажности, конструкция HDG обычно обеспечивает срок службы 25–50 лет без необходимости технического обслуживания.
OEM-производство на заказ
Для коммунальных предприятий, подрядчиков EPC и дистрибьюторов с особыми требованиями к размерам или собственными стандартами Victory Electric предлагает полный спектр услуг OEM и ODM. Отправьте свои чертежи или стандартный ссылочный номер, и наша команда инженеров подтвердит технико-экономическое обоснование и требования к инструментам в течение 24 часов. Минимальный объем заказа зависит от типа продукта. Чтобы узнать цены для-конкретного проекта, свяжитесь с нами.
Руководство по выбору типа зажима для опоры
Используйте таблицу ниже, чтобы подобрать правильный тип зажима в соответствии с диаметром опоры, требованиями к нагрузке и применением.
| Тип | Диаметр полюса | Уровень обязанности | Конфигурация болта | Типичное применение | OEM доступен |
| 2A | 5″ – 15″ | Стандартный | 5/8″ × 2 болта | Крепление траверсы, опора изолятора | Да |
| Калифорния | 5″ – 15″ | Сверхмощный | Двойной-болт | Крепление тяжелого кронштейна, бетонный столб | Да |
| ДЭГ | Варьируется | Сверхмощный | Мультиболт-болт | Вторичная стойка, кронштейн трансформатора | Да |
| РЛ | Варьируется | Легкий–средний | Одноместный/двухместный | Уличное освещение, связь, модернизация | Да |
| ГКА | Регулируемый | Стандартный | Оберните-вокруг | Трос ABC, узел подвесного зажима | Да |
Где используются зажимы для столбов
Распределение деревянных столбов
Зажимы для опор 2A и CA являются стандартным методом крепления траверс, изоляционных штифтов и задних раскосов на деревянных распределительных опорах (11 кВ-33 кВ). Их горячеоцинкованная отделка устойчива к дубильным веществам и влаге, присутствующим в обработанных деревянных опорах, предотвращая ускоренную коррозию на контактной поверхности. Широко используется в проектах электрификации сельских районов Юго-Восточной Азии, Африки и Латинской Америки.
Рекомендуемые типы: 2А, СА.
Бетонные и бетонные столбы
Бетонные столбы требуют зажимов с высокой силой зажима и точным моментом затяжки болтов, чтобы предотвратить проскальзывание на гладкой твердой поверхности. Зажимы для столбов CA и DEG предпочтительны для установки на бетонные столбы, поскольку они обеспечивают необходимое фрикционное сцепление без повреждения поверхности столба. Обычно встречается в проектах модернизации городских распределительных сетей и фидерных линий электропередачи.
Рекомендуемые типы: CA, DEG

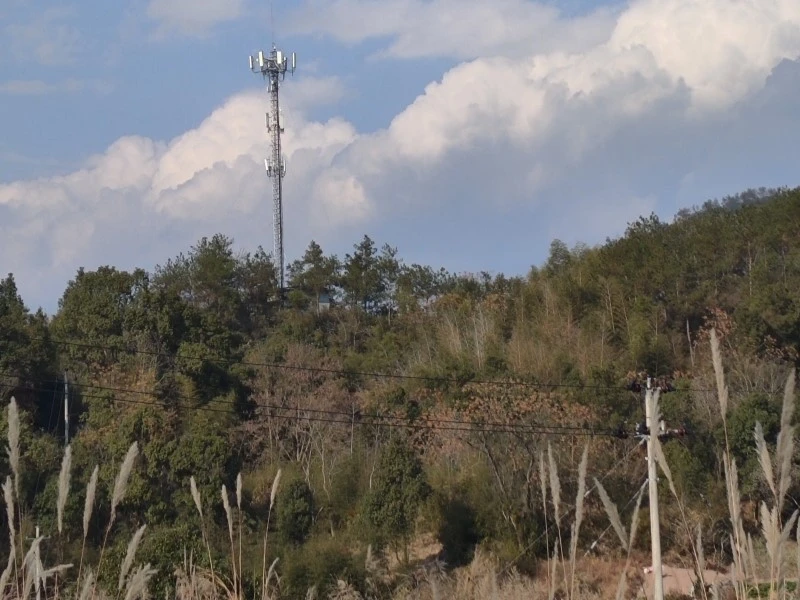

Телекоммуникации и развертывание оптоволокна
Зажимы для опор GCA и RL широко используются в кабелях FTTH, ADSS и воздушных жгутах (ABC) для крепления зажимов для подвески кабелей и сращивания корпусов с опорами. Их регулируемая конструкция рассчитана на диапазон диаметров опор, встречающихся в инфраструктуре столбов разного-возраста, не требуя отдельных размеров зажимов для каждого диаметра.
Рекомендуемые типы: GCA, RL
Уличное освещение и городские опоры
Зажимы для опор RL обеспечивают надежное, непроникающее крепление кронштейнов уличного освещения, кронштейнов для систем видеонаблюдения и оборудования управления дорожным движением на стальных и бетонных колоннах. Горячее-оцинкование предназначено для городских условий, где дорожная соль, выхлопные газы автомобилей и влажность ускоряют коррозию стандартных окрашенных фитингов.
Рекомендуемые типы: RL, GCA
Производственные стандарты и гарантия качества
Каждый зажим для опоры, производимый Victory Electric, перед отправкой проходит определенный процесс производства и контроля качества.
Материал
Высококачественная-углеродистая сталь, выбранная в соответствии с требованиями к прочности на разрыв стандартов IEC 61284, BS 3288 и эквивалентных региональных коммунальных стандартов. Сертификаты на материалы предоставляются по запросу на все партии продукции.
Формирование

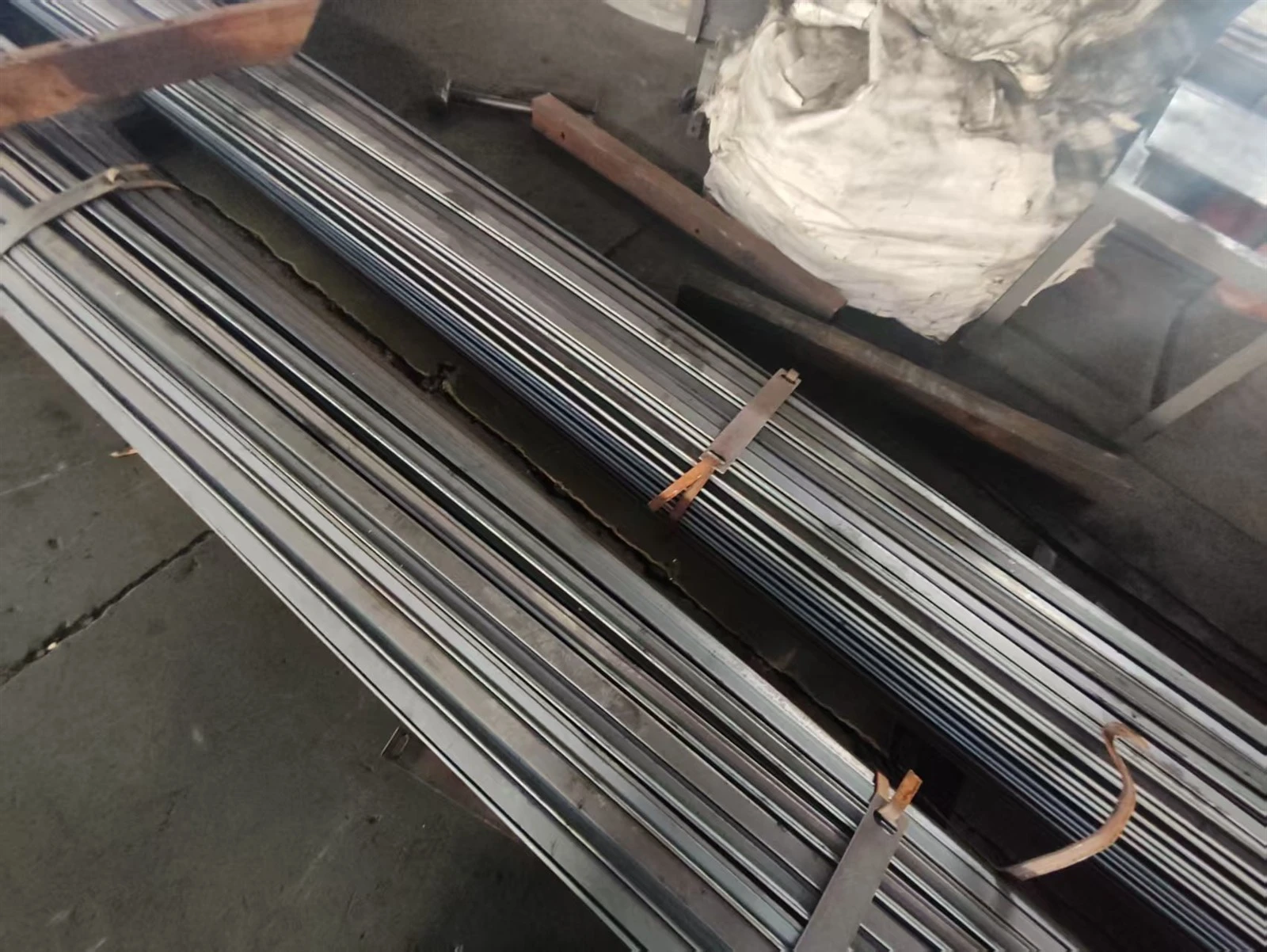

Стальная полоса прецизионно-обрезается по ширине и-сгибается на станке с ЧПУ до требуемого полу-круглого профиля, что обеспечивает равномерную посадку в указанном диапазоне диаметров опоры. Допуски на размеры составляют ±1 мм на всех критических сопрягаемых поверхностях.
Термическая обработка
После формования детали проходят-термическую обработку для снятия напряжений, чтобы устранить остаточные напряжения от изгиба, гарантируя, что зажим сохранит свою геометрию при длительной-механической нагрузке.
Горячее-оцинкование
Готовые компоненты соответствуют стандарту HDG ASTM A123/ISO 1461. Толщина цинкового покрытия проверяется QC при средней толщине более или равной 85 мкм и минимум 70 мкм в любой отдельной точке измерения. Процесс цинкования охватывает все поверхности, включая резьбу болтов, обеспечивая защиту от коррозии в наиболее уязвимых точках контакта.
Проверка и тестирование
Каждая производственная партия проверяется на точность размеров, толщину покрытия (метод магнитной индукции) и сохранение крутящего момента болтов. Не-несоответствующие изделия отбраковываются до упаковки.
Сертификаты
Система менеджмента качества ISO 9001. Продукты протестированы и документированы в соответствии со стандартами IEC, ASTM, BS и AS/NZS. Проверка третьей стороной-(SGS, BV, TÜV) доступна по запросу.
Упаковка
Зажимы упаковываются и упаковываются на поддоны для морской перевозки. Маркировка экспортной коробки включает номер детали, диапазон диаметров полюсов, количество, вес брутто и страну происхождения. Для OEM-заказов доступна индивидуальная маркировка и упаковка.
Почему стоит приобретать зажимы для столбов от VIC Electric?
Прямые поставки с завода
VIC Electric — производитель, а не торговая компания. Наше производственное предприятие площадью 60 000 м² в Лишуе, провинция Чжэцзян, осуществляет -полное собственное производство, цинкование и контроль качества, устраняя промежуточные наценки, характерные для китайской цепочки поставок.
01
Собственная-лаборатория качества
Наш испытательный центр площадью 3000 м² проводит проверку размеров, измерение толщины цинкования, испытания на растяжение и крутящий момент, а также испытания на коррозию в солевом тумане готовой продукции. Протоколы испытаний доступны для всех стандартных моделей.
02
Сертифицированная ISO-система качества
VIC имеет сертификаты ISO 9001 (менеджмент качества), ISO 14001 (экологический менеджмент) и ISO 45001 (охрана здоровья и безопасности). Мы также являемся квалифицированным поставщиком для Китайской государственной электросетевой корпорации.
03
Возможность настройки
Наша команда инженеров поддерживает полную разработку OEM и ODM — от изменения размеров существующего зажима до разработки новой конфигурации кронштейна по вашим чертежам. Стандартный срок изготовления нестандартной оснастки составляет 15–25 дней.
04
Опыт экспорта
С 1998 года компания VIC поставляла зажимы для столбов для проектов в США, Чили, Аргентине, Перу, Боливии, Мексике, на Филиппинах, в Индонезии, Вьетнаме, Кении, Южной Африке, Иордании и в 35+ других странах. У нас есть опыт подготовки экспортной документации, проверки-третьей стороной и соблюдения требований-соответствия, специфичных для конкретной страны.
05
Часто задаваемые вопросы
Вопрос: В чем разница между зажимом для стойки 2А и зажимом для стойки CA?
A: Оба представляют собой ленточные зажимы с двумя-болтами, используемые для крепления траверс и кронштейнов к опорам электропередач, но они различаются по силе зажима и применению. Зажим 2А представляет собой стандартную-тороидальную ленту (6 мм × 50 мм), подходящую для большинства распределительных линий на деревянных опорах. Зажим CA — это вариант-для тяжелых условий эксплуатации, рассчитанный на более высокую силу зажима, что делает его предпочтительным выбором для бетонных столбов, крепления тяжелых кронштейнов и установок, подверженных сильным ветровым или ледовым нагрузкам.
Вопрос: Какие диаметры опор подходят для ваших зажимов?
О: Наш стандартный ассортимент охватывает стойки с внешним диаметром от 5 дюймов (127 мм) до 15 дюймов (381 мм). Для столбов, выходящих за пределы этого диапазона, включая опоры из центрифугированного бетона большого-диаметра, мы предлагаем изготовленные на заказ зажимы-по указанным вами размерам. При запросе индивидуального предложения укажите диаметр опоры и применимый стандарт.
Вопрос: Совместимы ли ваши зажимы для столбов как с деревянными, так и с бетонными столбами?
А: Да. Все наши типы зажимов можно устанавливать на деревянные, бетонные и стальные опоры. Для бетонных и стальных опор мы рекомендуем типы CA или DEG, которые обеспечивают более высокую силу зажима и предотвращают проскальзывание при вращении на гладких, твердых поверхностях. Спецификация момента затяжки болтов различается в зависимости от материала опоры — наша техническая группа может посоветовать правильный момент затяжки для вашего проекта.
Вопрос: Какой стандарт горячего-оцинкования вы используете и какова толщина цинкового покрытия?
О: Все зажимы для столбов оцинкованы горячим-погружением в соответствии со стандартами ASTM A123 и ISO 1461. Минимальная средняя толщина цинкового покрытия составляет 85 мкм, а гарантированный минимум 70 мкм в любой отдельной точке измерения. Сертификаты толщины покрытия предоставляются для каждой партии продукции по запросу.
Вопрос: На соответствие каким международным стандартам проверяются ваши зажимы для столбов?
О: Наши зажимы для опор изготовлены и протестированы на соответствие стандартам IEC 61284 (фитинги для воздушных линий), BS 3288, стандартам ASTM и требованиям AS/NZS. Конкретные отчеты об испытаниях для данного стандарта могут быть предоставлены для проектов, требующих официальной документации о соответствии. Пожалуйста, укажите применимый стандарт при размещении запроса.
Вопрос: Предлагаете ли вы OEM и индивидуальные зажимы для опор?
А: Да. Мы принимаем OEM-заказы с нестандартными размерами, расположением болтов, марками материалов и отделкой поверхности. Минимальный объем заказа зависит от типа продукта. Чтобы инициировать запрос OEM, предоставьте свой инженерный чертеж или соответствующий стандартный ссылочный номер и необходимое количество. Наша команда инженеров ответит и предоставит технико-экономическое обоснование и стоимость инструментов (если применимо) в течение 24 часов.
Вопрос: Как мне выбрать правильный размер зажима для столба для моего проекта?
A: Основными параметрами выбора являются: (1) внешний диаметр опоры в точке установки, (2) передаваемая нагрузка (вес траверсы, натяжение проводника, вес оборудования) и (3) применимый стандарт проекта. Используйте приведенную выше таблицу выбора в качестве отправной точки, а затем свяжитесь с нашей технической командой, предоставив список ваших опор и данные конструкции линии для получения подтвержденной рекомендации.
Вопрос: Каково ваше стандартное время выполнения заказов на зажимы для столбов?
О: Для стандартных позиций на складе время выполнения заказа составляет 7–15 дней для небольших---количеств. Для заказов большого объема или индивидуальных OEM-изделий время выполнения заказа составляет примерно 25–35 дней в зависимости от размера заказа и графика производства. Возможно ускоренное производство — при отправке запроса укажите желаемую дату доставки.
Вопрос: Каков минимальный объем заказа (MOQ)?
О: минимальный заказ зависит от типа продукта. Для стандартных опорных зажимов 2A, CA, DEG, RL и GCA не существует строгого минимума для первоначальных пробных заказов, хотя цены определяются по уровням-объема. Для индивидуальных OEM-изделий минимальный заказ определяется требованиями к инструментам и экономичностью изделия — это будет подтверждено на этапе предложения.
Вопрос: Какие способы доставки вы используете для экспортных заказов?
О: мы отправляем товар морским транспортом (FCL и LCL), воздушным транспортом и курьерской экспресс-доставкой (DHL, FedEx, UPS, TNT). Морские перевозки через Тяньцзинь, Циндао, Шанхай или Нинбо – наиболее экономически-эффективный вариант оптовых заказов. Мы можем оформить всю экспортную документацию, включая коммерческий счет, упаковочный лист, сертификат происхождения и сертификаты испытаний. Мы работаем с экспедиторами в большинстве основных стран назначения.
Вопрос: Могу ли я запросить бесплатный образец перед размещением оптового заказа?
А: Да. Мы можем предоставить образцы стандартных типов зажимов для оценки. Пожалуйста, свяжитесь с нами, указав необходимый тип, диаметр опоры и адрес доставки. Стоимость образцов и стоимость перевозки обсуждаются в каждом конкретном случае--индивидуально и обычно засчитываются в счет первого оптового заказа.
